上篇WIFI作品DIY教程07-《wifi家居网关》家居控制中心zigbee/nrf24l01等完成了家居网关。
日益严重的空气污染深入了中国各大地，我们在家里也可以检测pm2.5那么也是赶上时代的变化了。
我们需要的配件：粉尘传感器板、GP2Y1010AU0F、nrf24l01（或zigbee等）
第一部分：GP2Y101AUOF传感器介绍
空气质量指数 空气质量指数级别
0-50 = 一级 优
51-100 = 二级 良
101-150 = 三极 轻度污染
151-200 = 四级 中度污染
201-300 = 五级 重度污染
>300 = 六级 严重污染
使用GP2Y1010AU0F灰尘传感器检测空气质量
GP2Y1010AU0F灰尘传感器价格较便宜，能检测出室内空气中的灰尘和烟尘含量.
检测原理

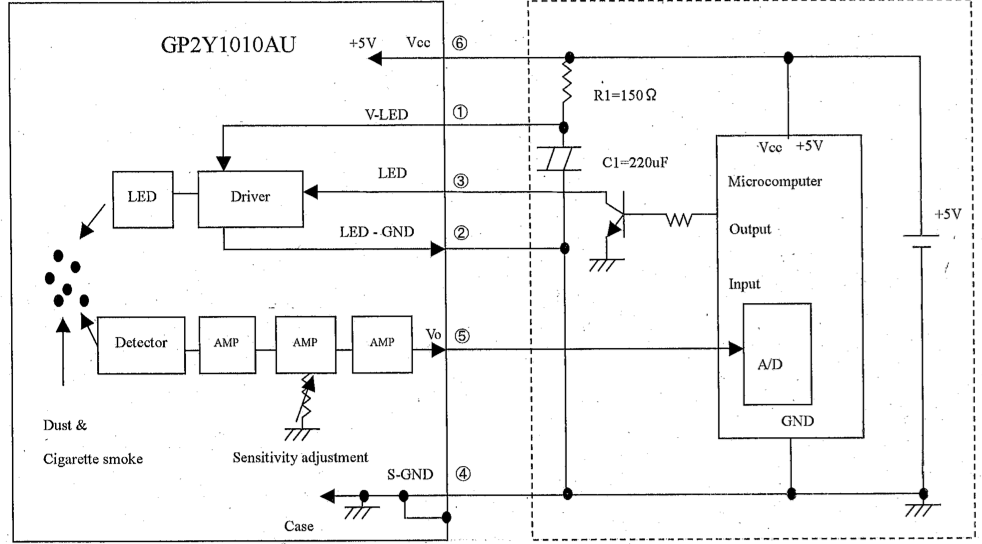

其原理如下图，传感器中心有个洞可以让空气自由流过，定向发射LED光，通过检测经过空气中灰尘折射过后的光线来判断灰尘的含量。
第二部分：下载编译源代码
1、安装CH340驱动
在drivers目录里找到CH340驱动，然后按说明安装（之前安装了就不用再安装了）。
2、源代码
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016 017 018 019 020 021 022 023 024 025 026 027 028 029 030 031 032 033 034 035 036 037 038 039 040 041 042 043 044 045 046 047 048 049 050 051 052 053 054 055 056 057 058 059 060 061 062 063 064 065 066 067 068 069 070 071 072 073 074 075 076 077 078 079 080 081 082 083 084 085 086 087 088 089 090 091 092 093 094 095 096 097 098 099 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 | /* *NRF24l01针脚连接线 * MISO -> 12 * MOSI -> 11 * SCK -> 13 * Configurable: * CE -> 8 * CSN -> 7 *ZIGBEE针脚连接线 TX -> RXD RX -> TXD *GP2Y1050AU灰尘传感器针脚连接线 GND -> GND VCC -> VCC NC NC RXD -> A1 TXD -> A0 */#include <SPI.h> //引用SPI库文件#include <Mirf.h> //引用Mirf库文件#include <nRF24L01.h> //引用NRF24L01库文件#include <MirfHardwareSpiDriver.h> //引用Mirf驱动库文件#include <SoftwareSerial.h> //引用软串口库文件int sid=1;//模块类型int nid=3;//模块编号//声名变量const unsigned long interval = 60000;//时间间隔unsigned long last_sent;//最后发送时间SoftwareSerial mySerial(A0, A1); //定义软串口，对应RX,TXfloat pm25=0.00;//声明pm2.5变量int incomeByte[6];//声明pm2.5字节int data;//当前数据int z=0;//当前字符数int sum;//数据总和unsigned long error;//错误//NRF24L01unsigned long nrf24l01nowlast; //NRF24L01检测间隔时间char nrf24l01buff[33]={0}; //NRF24L01缓存字符char nrf24l01Data; //NRF24L01单个字符int nrf24l01i=0; //NRF24L01字符数void setup(){ Serial.begin(115200); //设置串口波特率115200 //初始化Mirf，用于NRF24L01收发 char client[10]={0}; //客户端名称 sprintf(client,"clie%d",sid); //设置客户端名称 Mirf_Init(0,client,sid); //初始化NRF24L01收发 mySerial.begin(2400);//设置软串口的波特率 Serial.println("zwifi_pm25");//打印} void loop(){ unsigned long now = millis();//获取现在的时间 if ( now - last_sent >= interval ) //如果超过时间间隔 { last_sent = now;//保存到最后时间 pm25=0.00;//初始化0 run_pm25();//调用函数pm2.5获取数据 if(pm25>0){//如果pm2.5大于0 char pmstr[10]={0};//声明字符 dtostrf(pm25,4,2,pmstr);//格式化字符 char data[10]={0};//声明数据字符 sprintf(data,"%s",pmstr);//格式化字符 send_data(data);//调用函数发送数据到网关 } } }//初始化Mirf 0初始化1为接收2为发送void Mirf_Init(int txrx,char *server,int channel){ //初始化Mirf if(txrx==0) { Mirf.spi = &MirfHardwareSpi;//设置spi Mirf.init();//初始Mirf Mirf.setRADDR((byte *)server);//设置接收地址 } //设置接收模式 if(txrx==1) { Mirf.setRADDR((byte *)server);//设置接收地址 } //设置发送模式 if(txrx==2) { Mirf.setTADDR((byte *)server);//设置发送地址 } Mirf.payload = sizeof(char);//收发字节 Mirf.channel = channel;//设置频道 Mirf.config();//生效配置}//NRF24l01发送函数void Mirf_Send(int channel,char *server,char *str){ Mirf_Init(2,server,channel);//设置发送模式 int bufi=0;//声明变量 for(bufi=0;bufi<strlen(str);bufi++){//循环发送 char words=str[bufi];//发送的字符 Mirf.send((byte *)&words);//发送命令 while(Mirf.isSending()){//等待发送完闭 } delay(50);//延时，否则可能出现发送丢失现象 //Serial.print(words); } //Serial.println(""); }//获取pm2.5传感器的数据函数void run_pm25(){ while (mySerial.available()){//如果软串口存在数据 data=mySerial.read();//读取软串口数据 if(data == 170){//如果数据是170则是开始 z=0;//当前字符数 incomeByte[z]=data;//保存到当前字节 }else{//如果不是开始 z++;//当前字符数+1 incomeByte[z]=data;//保存到当前字节 } if(z==6)//如果满6个字符 { sum=incomeByte[1]+ incomeByte[2]+ incomeByte[3] + incomeByte[4];//字节数相加，为了效验数据 if(incomeByte[5]==sum && incomeByte[6]==255 )//效验数据格式 { Serial.print("Data OK! "); Serial.print(" | Vo="); float vo=(incomeByte[1]*256.0+incomeByte[2])/1024.0*5.00;//计算pm2.5算法 Serial.print(vo,2); Serial.print("V "); float v1=analogRead(A0)/1024.0*5.00; Serial.print("/ Ao="); Serial.print(v1,2); Serial.print("V | "); float c=vo*200; pm25=c;//保存pm2.5变量 Serial.print(c,2); Serial.print("ug/m3 | "); for(int k=0;k<7;k++) { Serial.print(incomeByte[k]);//打印原始数据 Serial.print("|"); } Serial.println(); break; }else{ z=0; Serial.flush(); data='/0'; for(int m=0;m<7;m++){incomeByte[m]=0;} //error++; //Serial.print(" ### This is "); //Serial.print(error); //Serial.println(" Error ###"); } z=0; } }}//发送数据到网关的函数void send_data(char *data){ char server[10]={0};//声明网关接收名称 sprintf(server,"serv%d",1);//赋值网关接收名称 //Serial.println(server);//打印 char updateData[33]={0};//声明更新数组 char front[10]={0};//声明更新前缀 //memcpy(front,body,9); sprintf(front," {ck%03d%03d",sid,nid);//赋值前缀 sprintf(updateData,"%s%s}",front,data);//生成反馈数组 Serial.println(updateData);//发送到串口（zigbee会发给网关） Serial.println();//换行 Mirf_Send(1,server,updateData);//发送给NRF24L01（NRF24L01会发给网关） char client[10]={0};//声明客户端 sprintf(client,"clie%d",sid);//赋值客户端名称 Mirf_Init(1,client,sid);//设置为接收模式 } |
刷写arduino程序选哪个板？
请选择板是Arduino Uno，并记得选对对应的串口。
刷写ardruino源代码时，提示库不存在？
请联系qq610854837下载zwifi资料，软件下载目录里的arduino-1.0.5，里面包含了教程使用的所有库。
将代码进行编译下载到arduino板上。
3、串口运行查看数据是否正常
在arduino软件里，查看串口数据，记得是115200哦，有如上图，说明下载运行成功了！
程序的原理就是获取传感器数据，然后组合成字符{ck00x00xnnnn}发送到网关保存数据，供我们以后分析。
第四部分：检测通信和数据库数据
未写完。
